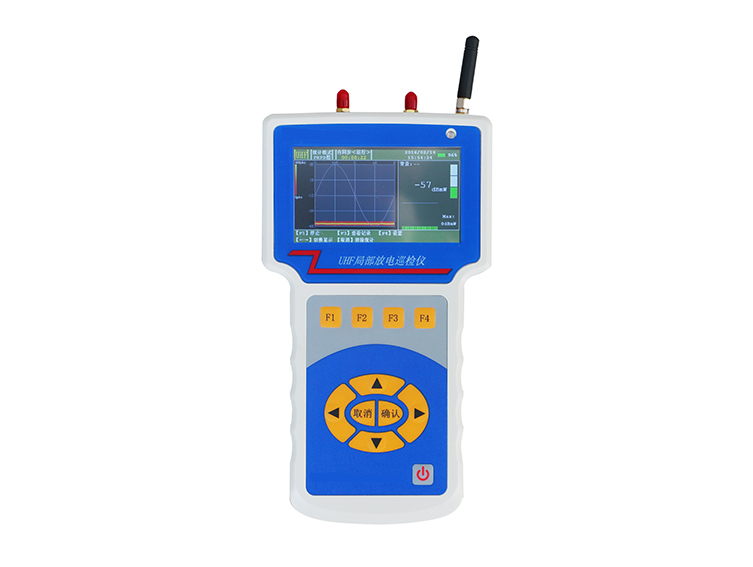

JZ5005 UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量?jī)煞N新興技術設計的數字化局部放電帶電檢測專用儀器
產品特點
※ 體積小，重量輕
，攜帶方便，便于現場使用。※ HFCT測量采用波形模式
、統計模式（峰值圖、PRPD圖、PRPS圖）、脈沖模式等多種測量方式。※ 超聲（US）測量采用波形模式
、連續模式、相位模式等多種測量方式。※ 時域波形多周波顯示模式
，精準判斷干擾與放電。※ 軟件提供放電譜圖專家?guī)煲约爸悄茉\斷系統，精確判斷故障放電類型
。※ 通過測量超聲波信號的聲壓大小，推測放電的強弱
※ 具備數據保存功能，可以實現數據回放功能
※ 巡檢數據可通過SD卡或者U盤等導出到PC機中，從而完成用戶報告的創建
技術參數
|
主機參數 |
||
|
可檢測通道數 |
2個通道，1個UHF通道 ，1個US通道
|
|
|
采樣精度 |
12bit |
|
|
同步方式 |
內同步 ，外同步，光同步 |
|
|
UHF參數 |
||
|
檢測帶寬 |
300MHz-1.5GHz |
|
|
輸出方式 |
SMA頭輸出 |
|
|
接收方式 |
天線接收 |
|
|
傳輸方式 |
同軸電纜 |
|
|
檢測靈敏度 |
<-60dBm |
|
|
US參數 |
||
|
頻帶 |
20-120kHz |
|
|
增益 |
40dB±1dB |
|
|
峰值靈敏度 |
>70dB |
|
|
均值靈敏度 |
>50dB |
|
|
動態范圍 |
>80dB |
|
|
硬件 |
||
|
顯示屏 |
4.3”TFT真彩色液晶顯示屏 |
|
|
分辨率 |
480×272 |
|
|
操作 |
薄膜按鍵 |
|
|
存儲 |
SD卡標配16G卡 ，最大支持32G |
|
|
接口 |
3.5mm立體聲耳機插孔 |
|
|
|
DC-005低壓直流充電器輸入口 |
|
|
|
充電LED指示燈 |
|
|
|
RS232調試口 |
|
|
|
USBD同步口 |
|
|
|
USB2.0 |
|
|
|
網口 |
|
|
|
SD卡插槽 |
|
|
電源 |
||
|
內部電源 |
電池供電（16.8V鋰電池） |
|
|
正常工作時間 |
約7小時 ，充滿時間約3小時 |
|
|
尺寸 |
||
|
長×寬×高 |
235mm×133mm×48mm |
|
|
重量 |
0.85kg |
|
|
環境 |
||
|
使用環境溫度 |
-20℃至50℃ |
|
|
存儲環境溫度 |
-40℃～70℃ |
|
|
濕度 |
10%-90%（非冷凝） |
|
|
海拔高度 |
≤3000m |
|
