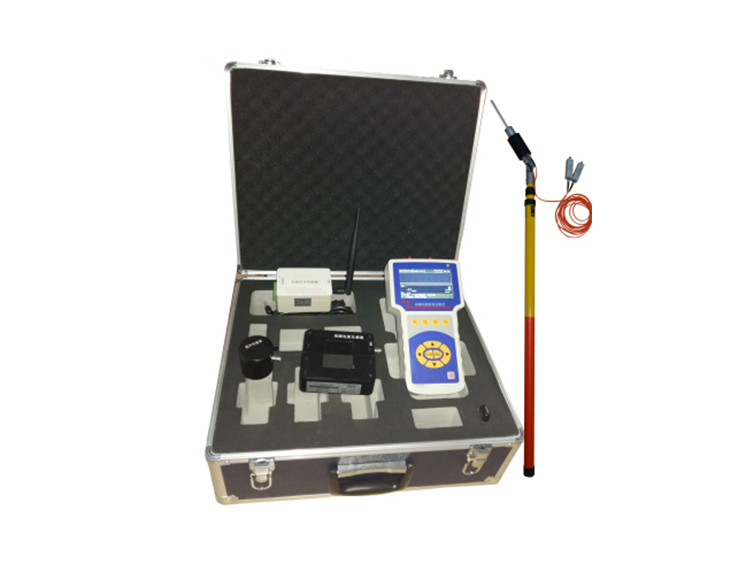

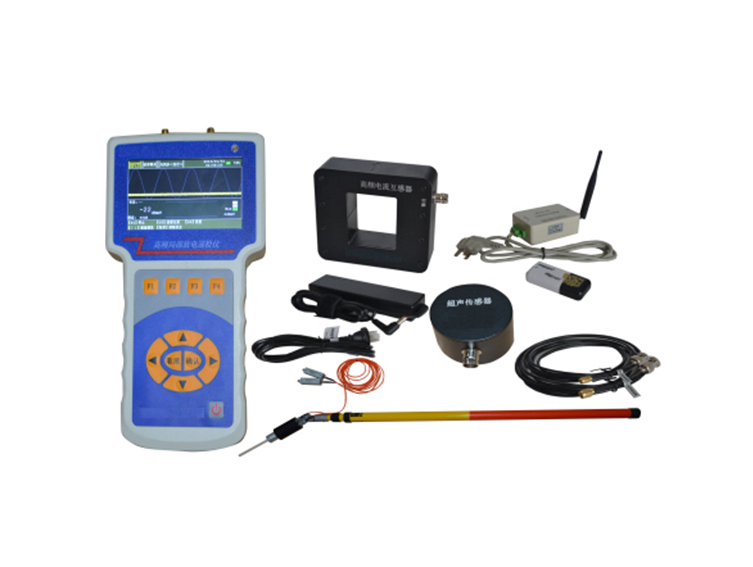

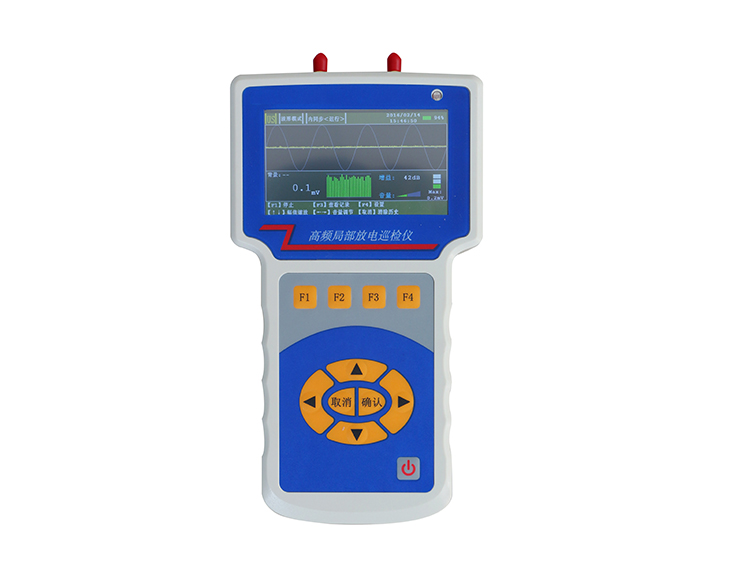

JZ5004高頻局部放電巡檢儀

電氣設備檢修技術的發展大致可以分為三個階段

，即故障檢修、定期檢修和狀態檢修

，狀態檢修以可靠性為主

，它是根據設備的狀態而執行的預防性作業

。作為電力系統運行的首要要求

，供電可靠性日益凸顯其重要性

，因此狀態檢修逐步取代了以往的定期預防性檢修

。狀態檢修通過對設備關鍵參數的測量來識別其已有的或潛在的劣化跡象，可在設備不停運的情況下對其進行狀態評估

。 JZ5004高頻局部放電巡檢儀針對帶電巡檢的特點

，采用高頻電流及超聲波兩種檢...

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換

、軟件升級

、終生維修服務。

13685201895　0519-89886929 24479961282330549423

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

電氣設備檢修技術的發展大致可以分為三個階段

，即故障檢修

、定期檢修和狀態檢修，狀態檢修以可靠性為主

，它是根據設備的狀態而執行的預防性作業

。作為電力系統運行的首要要求，供電可靠性日益凸顯其重要性

，因此狀態檢修逐步取代了以往的定期預防性檢修

。

JZ5004高頻局部放電巡檢儀針對帶電巡檢的特點

，采用高頻電流及超聲波兩種檢測法，其體積小

，性能優異

，易于操作?div id="jpandex" class="focus-wrap mb20 cf">？蓪?duì)電纜

、變壓器（電抗器）等接地線進行測量。本系統采用現代電子和計算機綜合技術

，實現信號放大（模擬、電子

、數字）

、濾波、數據采集

、數據處理

、圖形顯示、試驗報告自動生成

，從而完成局部放電的測量

、分析

。

技術參數 TECHNICAL PARAMETERS

產品特點

※ 體積小，重量輕

，攜帶方便

，便于現場使用。

※ 抗干擾能力強

，性能優異

，易于操作。

※ 以HFCT傳感器和超聲傳感器（接觸式）檢測方式為一體可對變壓器（電抗器）進行帶電檢測

。

※ 配合HFCT傳感器和帶玻璃纖維桿的超聲波傳感器可對電纜進行帶電檢測

。

※ HFCT測量采用波形模式、統計模式（峰值圖

、PRPD圖

、PRPS圖）、脈沖模式等多種測量方式

。

※ 超聲（US）測量采用波形模式

、連續模式、相位模式等多種測量方式

。

※ 時域波形多周波顯示模式

，精準判斷干擾與放電。

※ 軟件提供放電譜圖專家?guī)煲约爸悄茉\斷系統

，精確判斷故障放電類型

。

※ 通過測量超聲波信號的聲壓大小，推測放電的強弱

，能精確定位局部放電位置

。

※ 具備數據保存功能，可以實現數據回放功能

。

※ 巡檢數據可通過SD卡或者U盤等導出到PC機中

，從而完成用戶報告的創建。

技術參數

主機參數
可檢測通道數	2個通道，1個HFCT通道，1個US通道
采樣精度	12bit
觸發方式	內同步，外同步
HFCT參數
檢測帶寬	100K-50MHz
傳輸阻抗	>5mV/mA(10MHz )
輸出阻抗	50Ω
檢測靈敏度	5pC
測量范圍	-20~80dB
測量誤差	±1dB
分辨率	1dB
輸出接口	標準BNC
US參數
頻率范圍	20kHz-300kHz
輸出阻抗	50Ω
檢測靈敏度	0.1mV
測量范圍	0.1mV～1V
輸出接口	標準BNC
硬件
顯示屏	4.3”TFT真彩色液晶顯示屏
分辨率	480×272
操作	薄膜按鍵
存儲	SD卡標配16G卡，最大支持32G
接口	3.5mm立體聲耳機插孔
	DC-005低壓直流充電器輸入口
	充電LED指示燈
	RS232調試口
	USBD同步口
	USB2.0
	網口
	SD卡插槽
	CH1：SMA外部HFCT互感器輸入口
	US：SMA外部HFCT互感器輸入口
電源
內部電源	電池供電（16.8V鋰電池）
正常工作時間	約7小時 ，充滿時間約5小時
尺寸
長×寬×高		235mm×133mm×48mm
重量		0.85kg
環境
使用環境溫度		-20℃至50℃
存儲環境溫度		-40℃～70℃
濕度		10%-90%（非冷凝）
海拔高度		≤3000m
