JZ1011 SF6密度繼電器校驗儀
，是一種智能化全自動SF6密度繼電器校驗儀器。該儀器采用微機技術
，能對各種SF6密度繼電器進行校驗
，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，也為SF6電氣產品的生產
、安全運行
、預試和維護提供方便。
在封閉容器中
，一定溫度下的SF6氣體壓力可代表SF6氣體的密度
。為了能夠統一，習慣上常把20℃時SF6氣體壓力作為標度值
。在現場校驗時
，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值
，從而判斷SF6密度繼電器的性能
。RD9651 SF6密度繼電器校驗儀器對這個過程是自動完成的，既準確
，又靈活方便
。本儀器除可對SF6密度繼電器校驗外，還具有對壓力表
、密度表進行校驗和儀器自校的功能
，這樣不僅可以一機多用，還免除了儀器送檢和返廠校驗的難題
。
功能特點
Ø本校驗儀采用高速單片機為核心的測控系統
，自動化程度高、重復性好
、可靠性高
。
Ø儀器可以測試相對和絕對壓力兩種繼電器。
Ø儀器采用進口彩色大屏幕液晶
，人性化界面操作方便簡單（5.7寸真彩屏）
。
Ø儀器自動采集信號對SF6密度繼電器進行觸點電阻測量。
Ø儀器有數據存儲功能并具有掉電數據保護功能
，方便以后對測量數據的查詢
。
Ø儀器可通過USB接口將測試數據上傳PC機，自動生成專用測試數據表格
。
Ø儀器可對常溫壓力表和密度表進行校驗
，并報表式打印測試結果
。
Ø儀器管路全部采用快速接頭，連接方便
。
Ø儀器內部具有時鐘功能
，也可在線對時鐘進行修正。
Ø儀器具有校驗功能
，以確保儀器的校驗精度
。
Ø儀器采用高精度壓力傳感器和世界先進的壓力控制元件。
Ø儀器配有多種開關過濾接頭
，操作使用方便
。
Ø儀器具有繼電器觸點不帶電測試功能，觸點不帶電時由內部提供DC24V電源
，選擇DC24V時可保證觸電在有油膜的情況下信號可靠采集
。
技術指標
|
序號
|
名稱
|
參數
|
|
1
|
測量方式
|
自動測量
|
|
2
|
顯示方式
|
5.7寸真彩液晶顯示
|
|
3
|
工作電源
|
AC220V±10% 50Hz/內置鋰電池
|
|
4
|
測量精度
|
0.2級（其他精度可定制）
|
|
5
|
測量范圍
|
0～1.0Mpa
|
|
6
|
壓力顯示分辨率
|
0.0001 Mpa
|
|
7
|
測量壓力類型
|
絕對壓力和相對壓力
|
|
8
|
觸點電阻測量精度
|
±0.5%
|
|
9
|
觸點電阻測量范圍
|
0-10Ω
|
|
10
|
觸點電阻分辨率
|
0.01Ω
|
|
11
|
測量觸點電壓
|
DC24V
|
|
12
|
溫度采集方式
|
自動和手動
|
|
13
|
儀器使用溫度
|
-30～60℃（最佳使用溫度5～50℃）
|
|
14
|
存儲容量
|
100組
|
|
15
|
通訊接口
|
USB
|
|
16
|
輸入方式
|
觸摸
|
|
17
|
儀器重量
|
6.0Kg
|
|
18
|
主機外形尺寸
|
長440mm×寬300mm×高280mm
|
|
19
|
附件箱外形尺寸
|
長380mm×寬250mm×高150mm
|

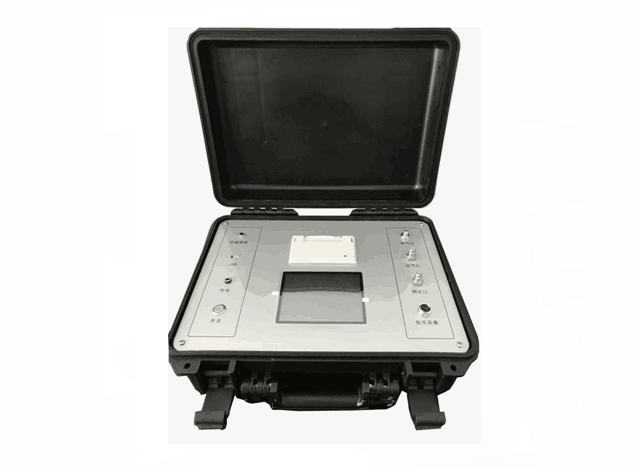

產品圖片
連接示意圖
系統界面
